数字万用表

数字万用表

Digital Measurement Meter

Posted by LXG on April 12, 2023

大学学过的电路知识要捡起来啦

仪器仪表行业巨头

  1. 赛默飞
  2. 丹纳赫
  3. 安捷伦
  4. 日立高新

国产替代任重道远

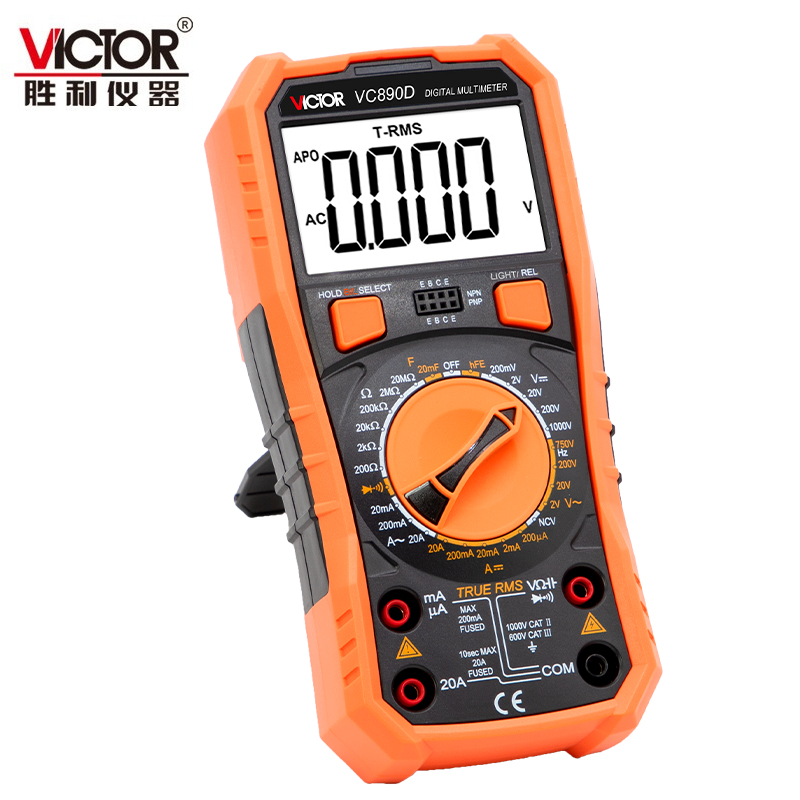

胜利V890万用表

胜利仪器

dmm

屏幕显示1表示超过量程

直流电压测量

  • 200mV
  • 2V
  • 20V
  • 200V
  • 1000V

交流电压测量

  • 2V
  • 20V
  • 200V
  • 750V

直流电流

需要将万用表串联到电路中

红笔插入mA档位

  • 20uA
  • 200uA
  • 2mA
  • 20mA
  • 200mA

红笔插入A档位

  • 20A

测量20A电流时注意，连续测量大电流会使电路发热，严重时可能损坏仪表

交流电流

需要将万用表串联到电路中

红笔插入mA档位

  • 2mA
  • 20mA
  • 200mA

红笔插入A档位

  • 20A

测量20A电流时注意，连续测量大电流会使电路发热，严重时可能损坏仪表

电阻测量

COM + V 档位

  • PCB板上的电阻需要拆下来才能测量
  • 测量电阻时禁止给表笔输入电压值

电容测量

COM + mA 档位

法拉F

  • 20nF
  • 2uF
  • 200uF

测试之前一定要对电容进行充分的放电，避免损坏仪表

二极管及通断测试

COM + V 档位

警告：此量程测试时禁止给表笔输入电压值

温度测试

COM(红头) + mA(黑头)

热电偶的工作端（测温端）置于待测物上端，即可读出摄氏温度

三极管测量

HFE档位

安全事项

  1. 禁止超过量程极限值
  2. 36V以上电压要注意安全，防止人被电击
  3. 换功能或量程时表笔要离开被测电路
  4. 测量电阻时不要输入电压值
