问题描述
15V 4A 的电源适配器在已经接了一个A133 10寸屏幕的情况下，用一分三线接另一个10寸屏幕的瞬间，导致另一个重启
问题分析

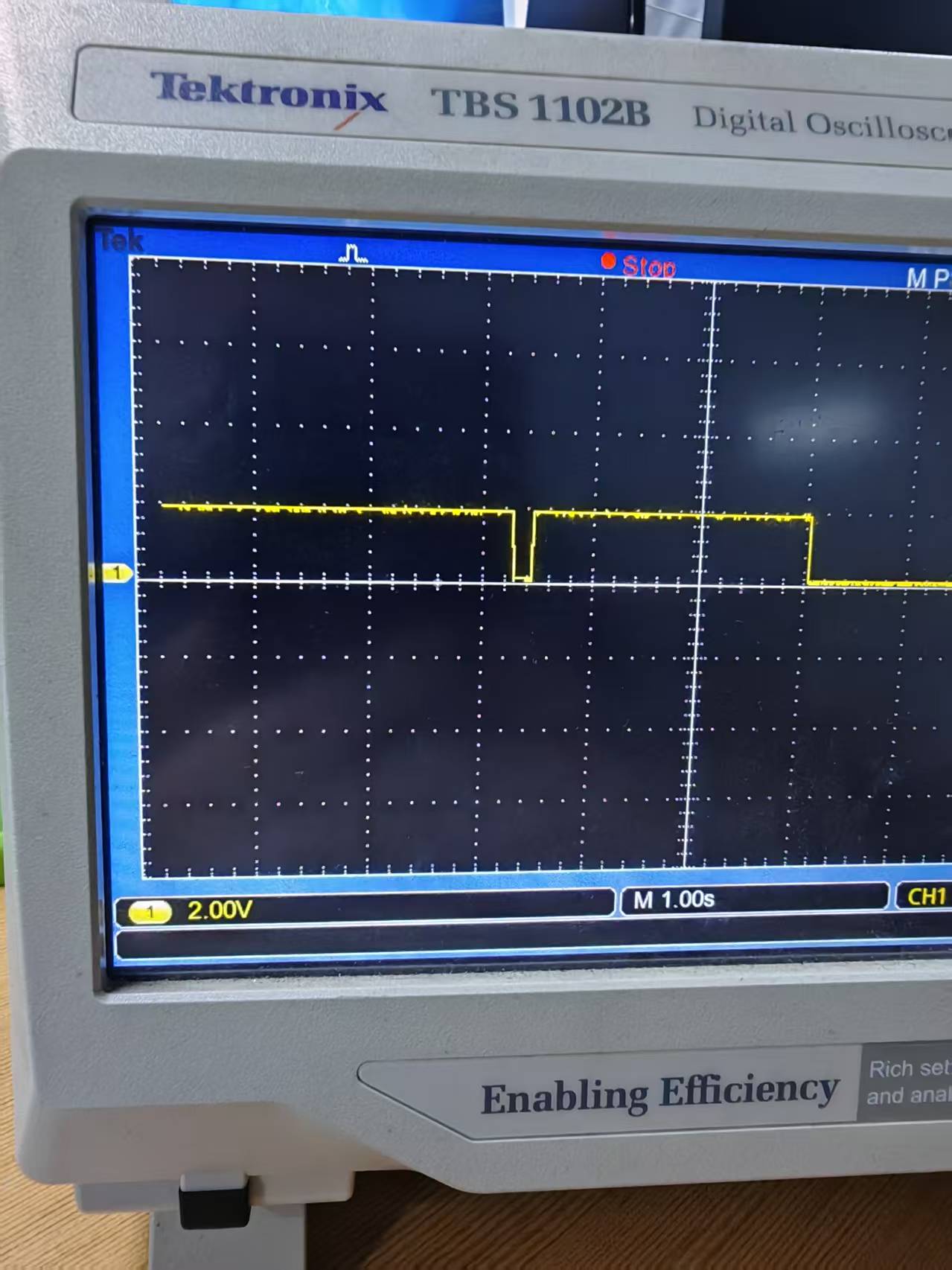

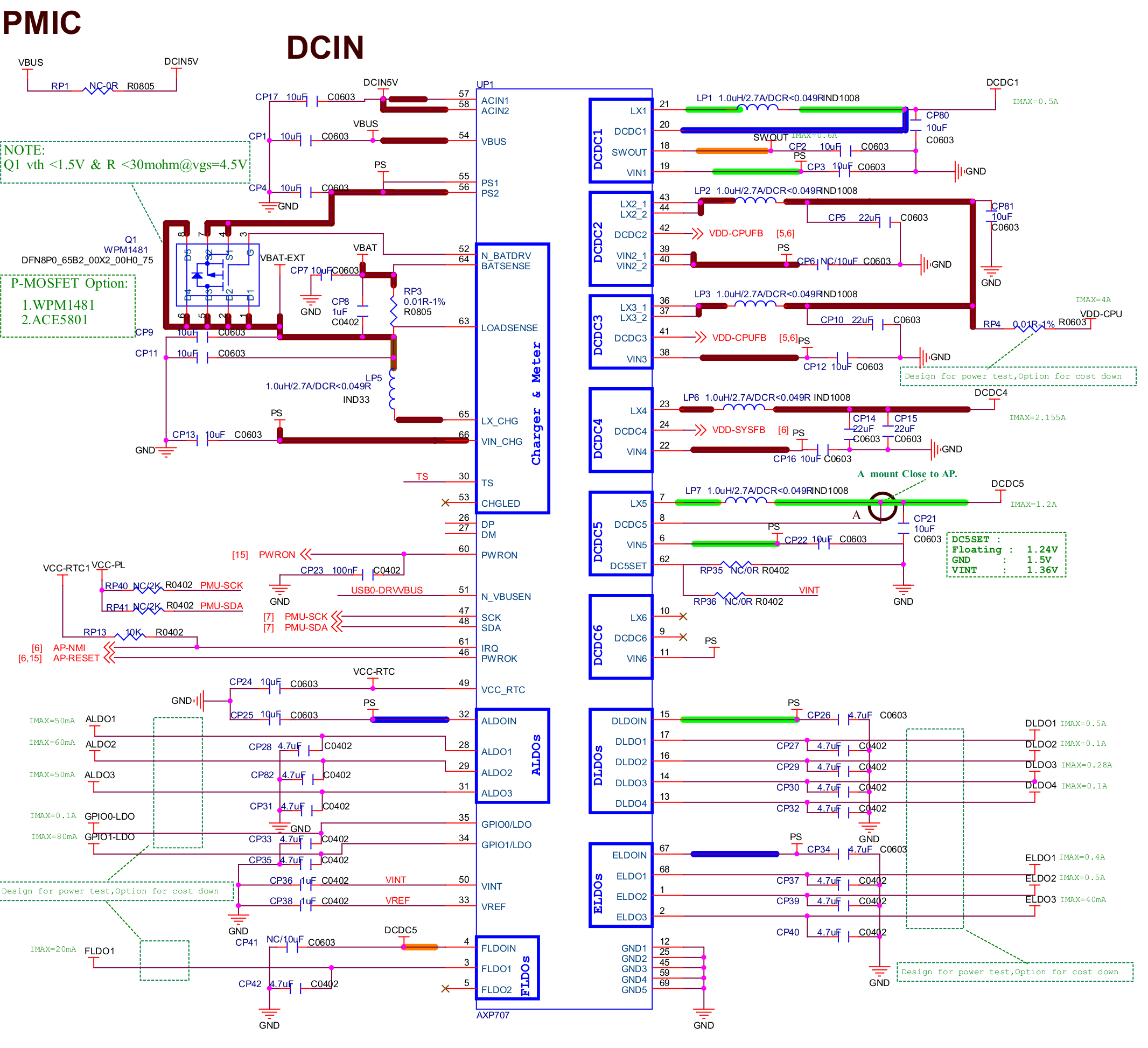

示波器量到PMIC的AP-RESET引脚被瞬间拉低了
纹波电压来源

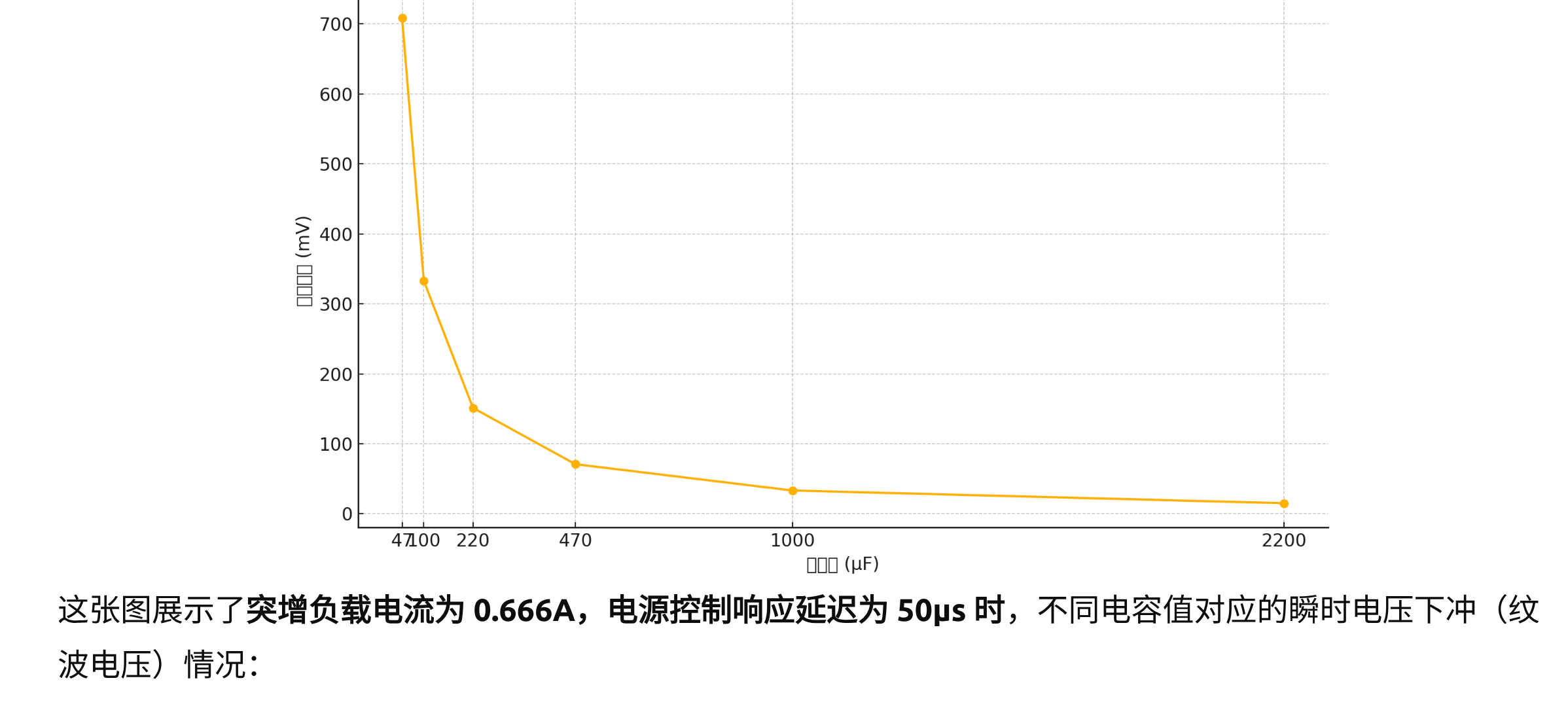

当你给一个稳压 DC 电源（如适配器）突然增加负载时（比如接入一个 10W 模块），你会观察到输出电压短时间内出现下跌或波动——这就是我们说的纹波电压（Voltage Ripple），更具体是“瞬时压降 / 电压下冲（voltage sag/dip）”

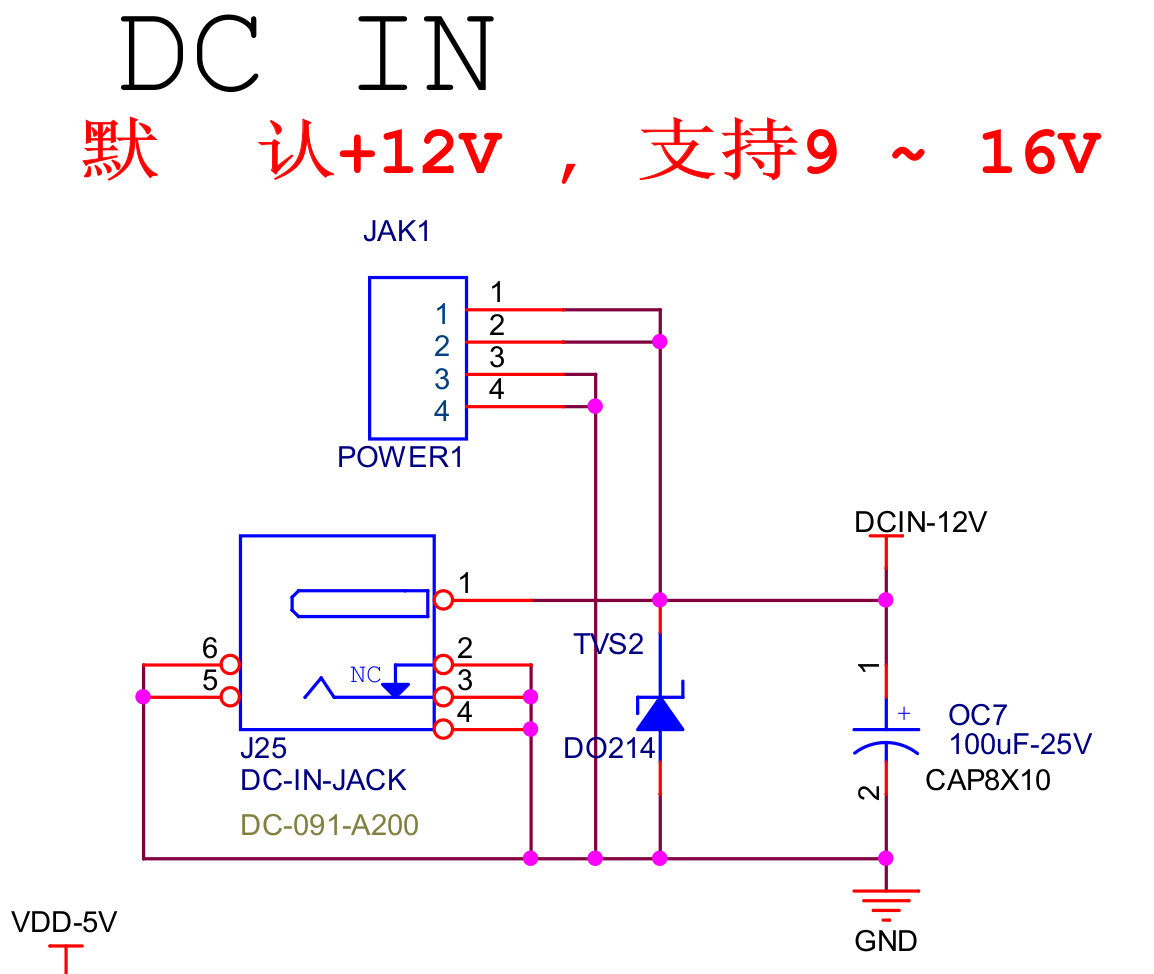

电路图是一个 DC 12V 输入接口的前端保护与滤波电路
OC7：100μF 25V 主电容：吸收纹波、滤波、短时稳压
解决方案
提高DC滤波电容的值
虽然有了解决方案但是仍然没有找到纹波电压影响到了哪个芯片导致的掉电重启
