Android 串口开发

android-serialport-api

Posted by LXG on August 1, 2025

android-serialport-api

Android-SerialPort-API

凯晟电子

锁控板硬件设计

STC8AK64-LOCK-66

功能区域 功能说明
锁线接口(Lock Ports) 控制多个电磁锁的通断,图中有 24 个插座
拨码器(DIP Switch) 设置地址或工作模式,便于多板级联或功能配置
信号线接口 接收上位机指令,如 RS485、串口等
级联线接口 多个锁控板之间的数据通信连接接口
电源接口 提供整个电路所需电压电流,估计为 DC 12V
调试按钮 提供测试功能,如逐门开锁、全开、重复开门等

xintian_lock

锁控板功率


  电源正极
     |
+----+----+----+----+----+
|    |    |    |    |    |
板1 板2 板3 板4 板5 …… 板9
|    |    |    |    |    |
+----+----+----+----+----+
     |
  电源负极

级联(串联连接多块锁控板)确实可能导致电压下降, 一般 12V 电源只能带 9 块儿锁控板

原因 说明
电源线电阻压降 线路越长,电流越大,导线阻抗越高,压降越明显(尤其是用细线时)
串联供电布局不合理 多块板子级联但供电仍从首板一路穿过去,后端板电压偏低
电源带载能力不足 电源功率或电流不足时,加载越多电压越掉,表现为“越后级的锁控板越不稳定”
地线/信号回路压降 GND 回路不良也会导致控制信号漂移或电压偏移,造成“看起来像供电问题”的假象

锁控板功耗

20mA

电磁锁功率

阶段 电流值(典型) 时间段
吸合瞬间 1.2A ~ 2A 几毫秒~几十毫秒
稳态维持吸合电流 0.15A ~ 0.5A 持续工作期

单独开一把锁的瞬时最大电流 1.2A 同时开两把锁的瞬时最大电流 1.4A

因此10块儿锁控制板级联至少需要2A的适配器,考虑余额,应该配置3A的适配器

10寸屏幕的瞬时电流为600mA, 接喇叭或者USB相机后功率会提升,因此也需要2A的适配器

21寸屏幕的瞬时电流为2.1A, 接喇叭或者USB相机后至少需要3A的适配器

总结:

  • 10寸屏幕快递柜系统至少需要12V 4A的适配器
  • 21寸屏幕快递柜系统至少需要12V 5A的适配器

导通时间

什么是导通时间

锁控板的“导通时间”,通常是指控制电磁锁(或电机锁)通电保持的持续时间,即锁保持打开状态的时间,在电子控制中也叫:

  • 锁通电时间
  • 开锁保持时间
  • 开锁脉冲时间(pulse time)

假设你的智能柜使用的是 12V 电磁锁,当 MCU 控制 MOSFET 导通、或者给继电器一个高电平时:

  • 锁控板会给锁供电,此时锁芯被吸合,柜门可以打开;
  • 导通时间设为 1000ms(1秒),表示锁保持开锁状态 1 秒后自动断电。

为什么需要设置导通时间?

锁控板的导通时间就是锁被“打开/通电”的持续时间,过短会打不开,过长可能烧锁或浪费电,一般通过软件或协议灵活控制

电气设计注意事项

项目 注意事项
反向电压保护 每个锁控通道并联肖特基二极管(如 SS14)防止电磁锁断电时反灌烧毁驱动
MOSFET/继电器选型 电流≥锁额定电流的2倍;推荐 IRF540N / AO3400
持续通电保护 锁开启时间应控制在 300~500ms,避免过热
电源功率设计 根据锁数量估算,推荐 ≥ 总电流 × 1.5 的裕量
过流保护 电源入口或锁控通道加保险丝 / PPTC 自恢复保险
地线布线 地线粗短回路,防止锁动作引起 MCU 浮地或干扰
通信接口保护 RS485 加 TVS 管防浪涌;通信端加终端匹配电阻
EMC 抗干扰 强电与弱电分区布局;锁控开关加滤波和电容保护

固件与协议设计注意事项

项目 注意事项
开锁控制 每个锁开启时间控制在 300~500ms,防止持续通电
通信协议设计 自定义帧结构(帧头 + 地址 + 命令 + 数据 + 校验)或使用 Modbus RTU
超时与错误处理 命令超时自动清除;非法指令无响应但记录日志
地址管理 拨码开关设定地址,固件读取后匹配指令
指令防误触 所有命令都加校验(如 CRC-8)确保完整性
调试功能 支持单门测试、逐门轮测、全部开锁等调试指令
自检机制 MCU 启动后自动检测锁输出通道、电源状态
看门狗机制 避免 MCU 死机导致锁控失效,使用 WDG 保活

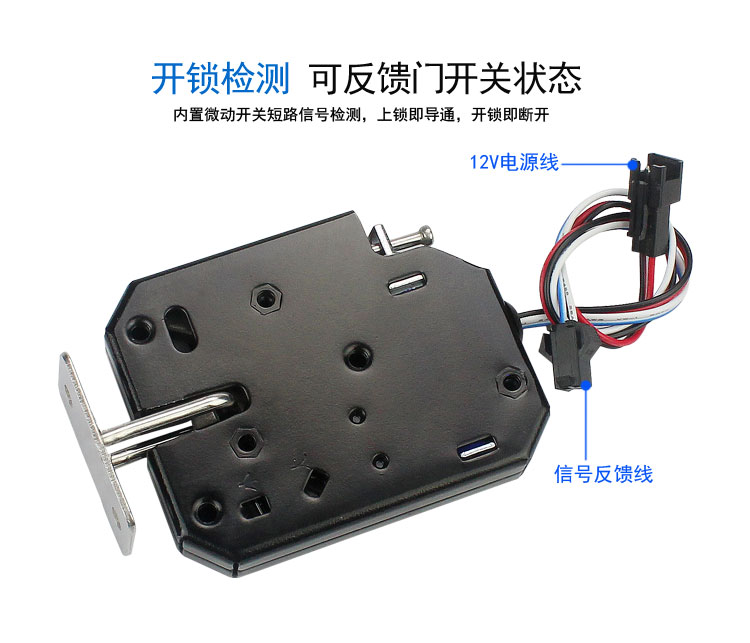

双线锁

dual_line_lock

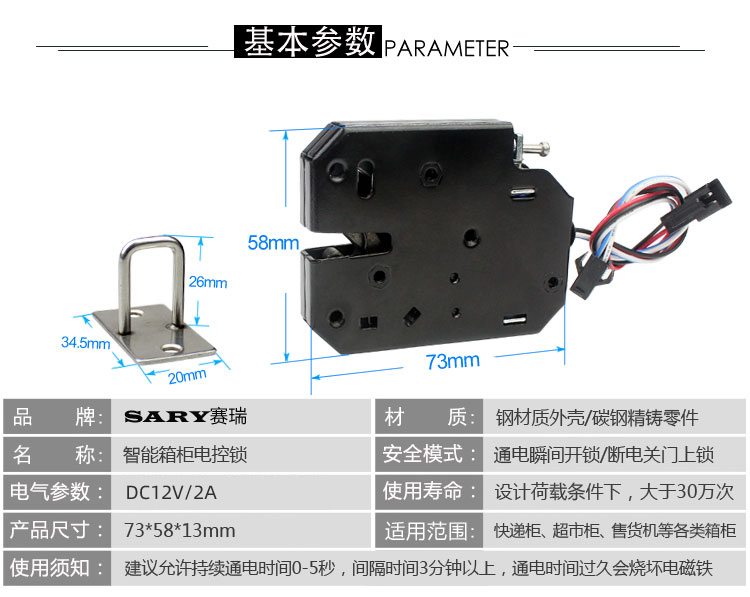

taobao_lock

BCC 校验

BCC(Block Check Character) 是一种简单的数据完整性校验方式,常用于低速数据传输(如串口、RFID、485 总线通信),判断数据包在传输过程中是否发生错误

BCC = 所有数据字节按位异或(XOR), 一般协议头和协议尾是不参与校验的


80 01 01 33

| 值    | 二进制       |
| ---- | --------- |
| 0x80 | 1000 0000 |
| 0x01 | 0000 0001 |
| 0x01 | 0000 0001 |
| 0x33 | 0011 0011 |



  1000 0000
⊕ 0000 0001
= 1000 0001   (0x81)

  1000 0001
⊕ 0000 0001
= 1000 0000   (0x80)

  1000 0000
⊕ 0011 0011
= 1011 0011   (0xB3)

80 01 01 33 BCC校验后的值是B3

UPS 不间断电源

普迪斯顿UPS

UPS(Uninterruptible Power Supply)不间断电源 是一种在市电停电或电压波动时,能够立即提供稳定电力的设备,防止电子设备因为断电而出现数据丢失、硬件损坏等问题。

功能 说明
持续供电 市电断电时立即切换到电池供电,保证设备不中断运行
稳压调压 对电网的电压波动进行滤波、稳压,保护设备免受电压过高或过低的影响
过载/短路保护 避免负载过大或短路时烧毁主设备或电池
备用时间 根据电池容量,提供几分钟到几小时的应急供电时间

“后备式 UPS” 也叫 离线式 UPS(Offline UPS),是 UPS 不间断电源中最常见、最基础的一种类型。

不间断电源 (UPS) 分为两大类:在线 UPS 和离线 UPS。这两种类型有几个明显的区别。最明显的区别是,在线 UPS 直接连接到交流主电源,并从那里为电池充电,而离线 UPS 只有在主电源波动或停电时才会连接到其他系统。从根本上说,在线 UPS 可提供无切换时间的后备电源,而离线 UPS 则需要很短的切换时间。因此,医疗设备或服务器等需要持续供电的应用通常使用在线式 UPS 系统,而价格较低的离线式 UPS 系统则主要用于办公室和家庭。

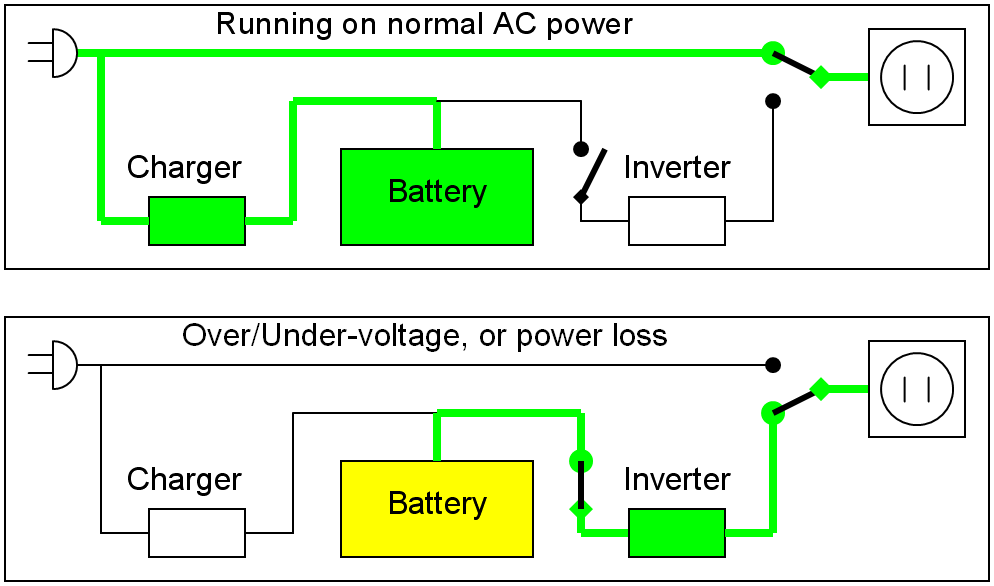

Standby_UPS_Diagram


           正常状态(市电正常):
          ┌────────────┐
  市电 ───▶ 负载(电脑等) │
          └────────────┘
                 │
             UPS 电池在后台待命

           市电异常(停电/过压):
              ┌─────────────┐
电池供电 ───▶ UPS 逆变器  ───▶ 负载
              └─────────────┘

PD1000‑1000VA/600W 这类 UPS(一般为 1000VA/600W 规格):

  • 输入电压:220 V、230 V 或 240 V AC,频率常见为 50/60 Hz
  • 输出电压:AC 输出通常是稳定的 230 V AC(±10%),频率为 50 Hz 或 60 Hz
项目 参数
电池组 12V 9Ah × 2 串联 = 24V
总能量 24V × 9Ah = 216Wh
UPS 转换效率 通常在 80% ~ 90%
负载功率 UPS续航时间(估算)
10W ≈ 18 小时 ✅
24W 7.6 小时 ✅一个主柜情况
50W ≈ 3.6 小时
100W ≈ 1.8 小时
