显卡厂商
| 厂商 | 主要系列 / 特点 |
|---|---|
| 华硕（ASUS） | ROG Strix、TUF Gaming，散热强、超频版丰富 |
| 技嘉（Gigabyte） | AORUS、Gaming OC，性价比高，散热设计出色 |
| 微星（MSI） | Gaming X Trio、Ventus，风冷/水冷系列齐全 |
| 影驰（GALAX / Galaxy） | Hall of Fame (HOF)、EX系列，外观酷炫 |
| 七彩虹（Colorful） | iGame 系列，国内性价比高 |
| 索泰（ZOTAC） | AMP、Twin Edge 系列，迷你卡/ITX卡优势 |
| 映众（Inno3D） | iChill 系列，海外知名品牌，散热设计多样 |
| 耕升（Gainward） | Phoenix、Ghost 系列，欧洲市场常见 |
NVIDIA RTX3070
| 参数 | 规格 |
|---|---|
| GPU 架构 | Ampere |
| CUDA 核心 | 5888 |
| RT 核心 | 46（第二代） |
| Tensor 核心 | 184（第三代） |
| 基础频率 | 1500 MHz（参考公版） |
| 加速频率 | 1725 MHz（参考公版） |
| 显存容量 | 8 GB GDDR6 |
| 显存位宽 | 256-bit |
| 显存带宽 | 448 GB/s |
| TDP（功耗） | 220 W（参考公版） |
| 供电接口 | 2 × 8-Pin PCIe（公版） |
| 推荐电源 | 650 W 及以上 |
| 显示接口 | 3 × DisplayPort 1.4a，1 × HDMI 2.1（公版） |
| PCIe 接口 | PCIe 4.0 x16（向下兼容 PCIe 3.0） |
| 支持技术 | 光线追踪 (Ray Tracing)，DLSS 2.0/3.0，PCIe Resizable BAR，NVIDIA Reflex |

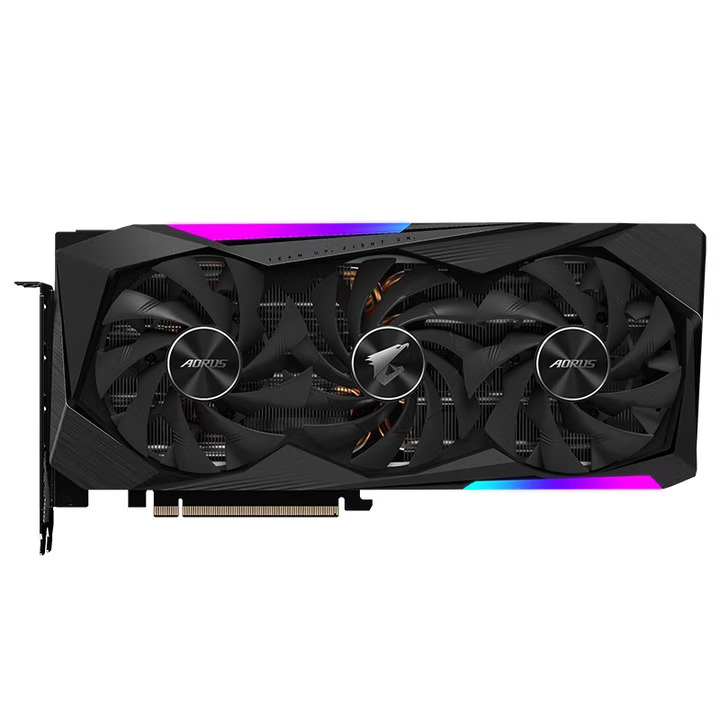

技嘉RTX3070
主板接口
| 接口 | 规格 | 说明 |
|---|---|---|
| PCIe x16 | PCIe 4.0 x16（向下兼容 PCIe 3.0） | 用于显卡和主板/CPU 之间高速数据传输 |
| 带宽 | PCIe 4.0 x16 = 31.5 GB/s 双向 | 供 GPU 传输数据到 CPU 或系统内存 |
显示接口
| 接口类型 | 数量（公版/常见 AIB） | 最大分辨率 | 说明 |
|---|---|---|---|
| HDMI 2.1 | 1 个（公版） / 多数 AIB 2 个 | 7680×4320\@60Hz | 支持 4K、8K、VRR、HDR |
| DisplayPort 1.4a | 3 个（公版） | 7680×4320\@60Hz | 支持 4K/8K、高刷新率、多显示器 |
查看当前主板接口命令
$ sudo dmidecode -t 9
# dmidecode 3.3
Getting SMBIOS data from sysfs.
SMBIOS 3.3.0 present.
Handle 0x003E, DMI type 9, 17 bytes
System Slot Information
Designation: PCIEX16_1
Type: x16 PCI Express x16
Current Usage: In Use
Length: Long
ID: 0
Characteristics:
3.3 V is provided
PME signal is supported
Bus Address: 0000:00:03.1
Handle 0x003F, DMI type 9, 17 bytes
System Slot Information
Designation: PCIEX16_2
Type: x4 PCI Express x16
Current Usage: Available
Length: Long
ID: 1
Characteristics:
3.3 V is provided
PME signal is supported
Bus Address: 0000:00:1f.7
Handle 0x0040, DMI type 9, 17 bytes
System Slot Information
Designation: PCIEX1
Type: x1 PCI Express x1
Current Usage: Available
Length: Short
ID: 2
Characteristics:
3.3 V is provided
PME signal is supported
Bus Address: 0000:00:1f.7
总结
| 插槽 | 类型 | 长度 | 当前使用情况 | 备注 |
|---|---|---|---|---|
| PCIEX16_1 | x16 PCI Express x16 | Long | In Use | 通常是主显卡插槽，已被占用 |
| PCIEX16_2 | x4 PCI Express x16 | Long | Available | 辅助显卡或扩展设备可用 |
| PCIEX1 | x1 PCI Express x1 | Short | Available | 小型扩展卡使用 |

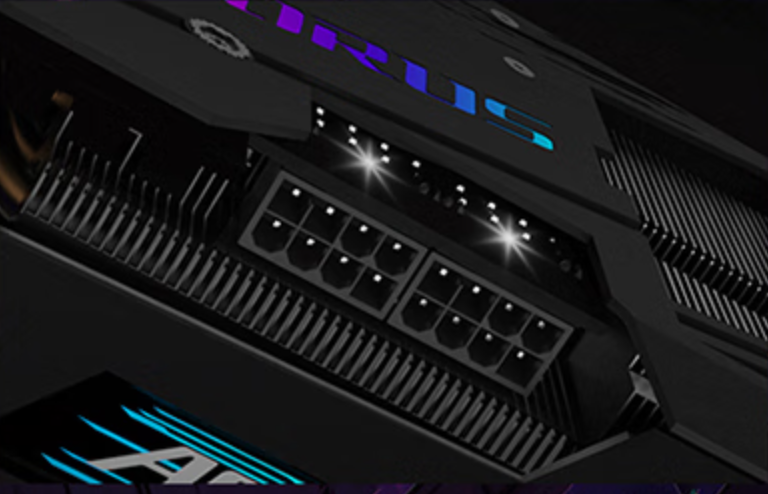

供电接口
┌───────────────────────────┐
│ RTX 3070 │
│ │
PCIe x16 75W ─►│ │
(数据+电力) │ GPU / 显存 │
│ │
8-pin 150W ───►│ │
│ │
8-pin 150W ───►│ │
│ │
└───────────────────────────┘
│
▼
功耗实际约 220~250W
- 每个 8-pin PCIe 最大可提供 150 W
- 两个接口总共提供 300 W，可以完全满足 RTX 3070 公版 ~220 W 的功耗需求
- PCIe 插槽提供额外 75 W，总功率可达 375 W → 足够显卡稳定运行
显卡单独供电的风险
┌─────────────┐
│ 主电源 │
│ 500W │
│ │
│ CPU / 主板 │
│ 硬盘 / 风扇│
└─────┬───────┘
│
数据+电力 75W│
┌───────────►│ PCIe x16 ────────────────┐
│ │ │
│ ▼ ▼
┌─────────────┐ ┌─────────────┐
│ RTX 3070 │ │ 独立电源 │
│ GPU / 显存 │ │ 供显卡 12V │
│ PCIe 75W │ │ 8-pin ×2 │
│ 8-pin ×2 │◄─────────┘ 150W ×2 │
│ 150W×2 │
└─────────────┘
不共地的风险
主电源 (500W) 独立电源 (显卡)
+12V ──► CPU / 主板 +12V ──► GPU 8-pin
GND ──┐ GND ──┐
└───────────────────────► GPU PCIe/GPU地
如果两边地线 不连接（不共地），显卡的 PCIe 插槽和 8-pin 插座的地电位可能不同, 电位差会导致：
- 电流走最短或意外路径，例如通过显卡内部电路或主板的信号线回流。
- 可能烧毁显卡内部电路、PCIe 接口甚至主板。
电源负载评估
当前配置
| 硬件组件 | 功耗估算 (W) |
|---|---|
| CPU (Ryzen 9 5950X) | 105~125 |
| 内存 + 主板 + NVMe SSD + 风扇 | 50~70 |
| 机械硬盘 (7.45TB) | 10~15 |
| 显卡 (GT 710) | 19 |
| USB 外设 + 其他 | 10~15 |
| 总计 | 194~244 |
| 500W 电源剩余容量 | 256~306 |
查看 GPU 当前功耗和功耗上限
nvidia-smi -q -i 0 | grep -i "Power"
设置功耗上限（例如限制为 180W）
sudo nvidia-smi -i 0 -pl 180
监控功耗和温度
watch -n 1 nvidia-smi
修改后配置
| 硬件组件 | 功耗估算 (W) |
|---|---|
| CPU (Ryzen 9 5950X) | 105~125 |
| 内存 + 主板 + NVMe SSD + 风扇 | 50~70 |
| 机械硬盘 (7.45TB) | 10~15 |
| 显卡 (RTX 3070) | 180 |
| USB 外设 + 其他 | 10~15 |
| 总计 | 305~405 |
| 500W 电源剩余容量 | 95~195 |
更新驱动
命令查看推荐的驱动版本
$ ubuntu-drivers devices
== /sys/devices/pci0000:00/0000:00:03.1/0000:07:00.0 ==
modalias : pci:v000010DEd00002484sv00007377sd00001501bc03sc00i00
vendor : NVIDIA Corporation
model : GA104 [GeForce RTX 3070]
driver : nvidia-driver-580-server - distro non-free
driver : nvidia-driver-570 - distro non-free
driver : nvidia-driver-535-server-open - distro non-free
driver : nvidia-driver-470-server - distro non-free
driver : nvidia-driver-580 - distro non-free recommended (推荐版本)
driver : nvidia-driver-550-open - distro non-free
driver : nvidia-driver-570-open - distro non-free
driver : nvidia-driver-550 - distro non-free
driver : nvidia-driver-580-server-open - distro non-free
driver : nvidia-driver-570-server - distro non-free
driver : nvidia-driver-470 - distro non-free
driver : nvidia-driver-535-server - distro non-free
driver : nvidia-driver-570-server-open - distro non-free
driver : nvidia-driver-535 - distro non-free
driver : nvidia-driver-545 - distro non-free
driver : nvidia-driver-535-open - distro non-free
driver : nvidia-driver-580-open - distro non-free
driver : nvidia-driver-545-open - distro non-free
driver : xserver-xorg-video-nouveau - distro free builtin
当前版本输出
$ nvidia-smi
Fri Sep 12 10:32:04 2025
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 470.256.02 Driver Version: 470.256.02 CUDA Version: 11.4 |
|-------------------------------+----------------------+----------------------+
| GPU Name Persistence-M| Bus-Id Disp.A | Volatile Uncorr. ECC |
| Fan Temp Perf Pwr:Usage/Cap| Memory-Usage | GPU-Util Compute M. |
| | | MIG M. |
|===============================+======================+======================|
| 0 NVIDIA GeForce ... Off | 00000000:07:00.0 On | N/A |
| 0% 41C P3 42W / 180W | 1253MiB / 7979MiB | 2% Default |
| | | N/A |
+-------------------------------+----------------------+----------------------+
+-----------------------------------------------------------------------------+
| Processes: |
| GPU GI CI PID Type Process name GPU Memory |
| ID ID Usage |
|=============================================================================|
| 0 N/A N/A 1808 G /usr/lib/xorg/Xorg 861MiB |
| 0 N/A N/A 1942 G /usr/bin/gnome-shell 207MiB |
| 0 N/A N/A 4852 G ...on=20250910-180038.780000 181MiB |
+-----------------------------------------------------------------------------+
安装推荐版本
sudo apt update
sudo apt install nvidia-driver-580
sudo reboot
升级之后的驱动版本
Fri Sep 12 13:47:06 2025
+-----------------------------------------------------------------------------------------+
| NVIDIA-SMI 580.65.06 Driver Version: 580.65.06 CUDA Version: 13.0 |
+-----------------------------------------+------------------------+----------------------+
| GPU Name Persistence-M | Bus-Id Disp.A | Volatile Uncorr. ECC |
| Fan Temp Perf Pwr:Usage/Cap | Memory-Usage | GPU-Util Compute M. |
| | | MIG M. |
|=========================================+========================+======================|
| 0 NVIDIA GeForce RTX 3070 Off | 00000000:07:00.0 On | N/A |
| 30% 40C P8 21W / 180W | 780MiB / 8192MiB | 2% Default |
| | | N/A |
+-----------------------------------------+------------------------+----------------------+
+-----------------------------------------------------------------------------------------+
| Processes: |
| GPU GI CI PID Type Process name GPU Memory |
| ID ID Usage |
|=========================================================================================|
| 0 N/A N/A 1921 G /usr/lib/xorg/Xorg 345MiB |
| 0 N/A N/A 2060 G /usr/bin/gnome-shell 184MiB |
| 0 N/A N/A 3976 G ...ersion=20250911-180046.637000 205MiB |
+-----------------------------------------------------------------------------------------+
